冶金工业加热炉余热利用解决方案

概述：

钢铁行业是国内主要的“高耗能”行业之一， 轧钢加热炉是钢铁行业的能源消耗大户， 因此，轧钢加热炉已成为我国节能的重要前沿阵地。虽然加热炉设计时已采取了一系列节能措施，但烟气实际排放温度还是较高，对烟气余热进行有效地回收利用，是加热妒节能的一项重要要措施。轧钢加热炉是轧钢工序的主要耗能设备，加热炉燃耗占轧钢工序的80%左右。轧钢加热炉为高温炉窑，其出炉钢坯温度通常在1000℃左右，烟道内温度一般也在300℃以上。 要使这些余热得到合理应用，又不影响生产与设备的正常运行，利用这些余热生产高温水是一种理想的做法。

解决方案：

热管式余热回收技术，热管作为一种高效的传热元件，近年来已在电力、冶金、化工等众多领域的余热利用方面获得成功。热管换热器与传统的换热器相比，有传热效率高、阻力损失小、结构简单等优点。热管式余热回收装置是目前中温（300℃左右）气—液热交换最理想的换热装置。利用轧钢加热炉的高温烟气余热来生产高温热水，供给工艺用水、冬季采暖、淋浴、夏季制冷和余热发电等，降低加热工艺用水和生活用水的能耗，达到节能的目的。

工艺流程：

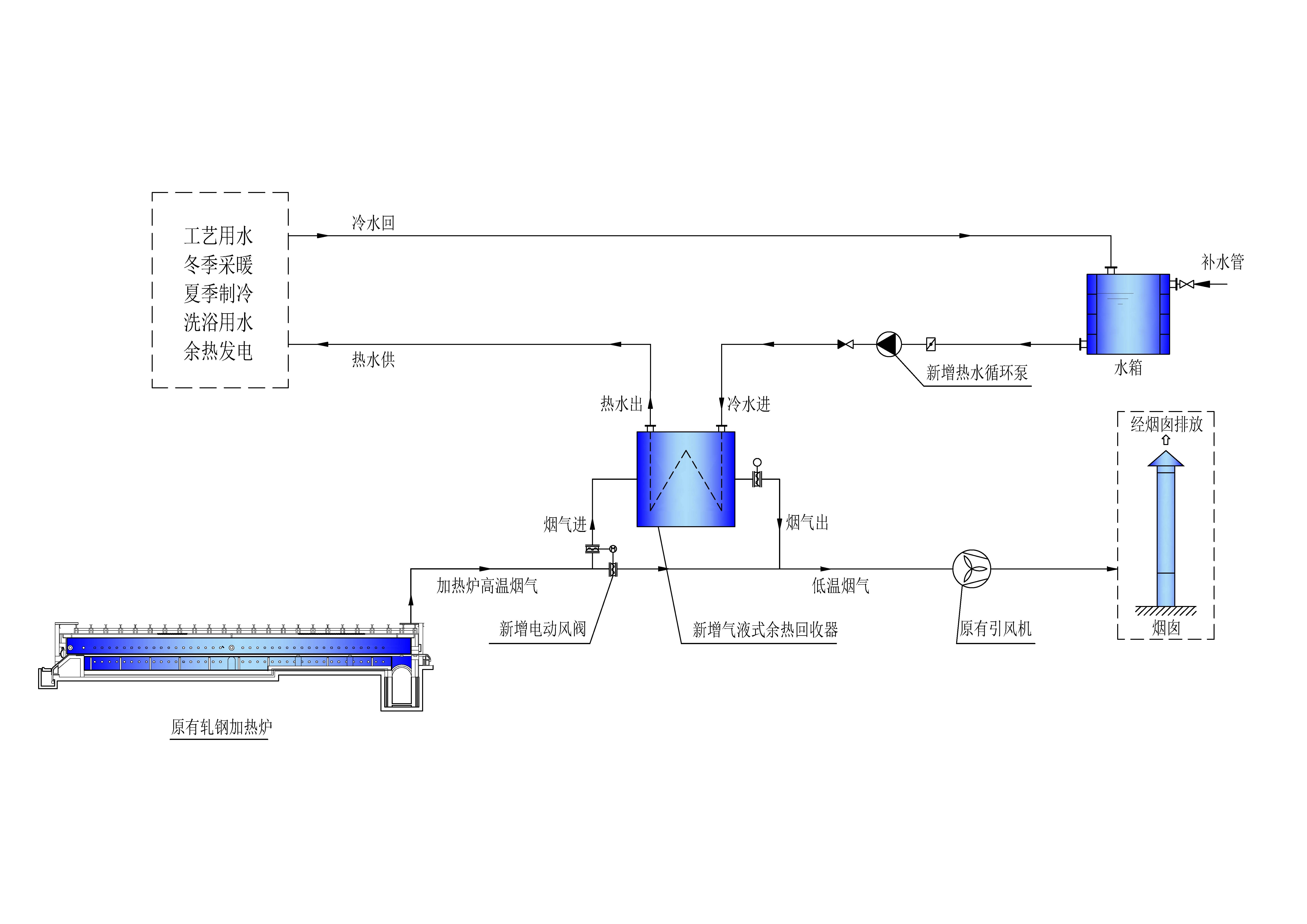

轧钢加热炉余热利用系统-气液式：

在轧钢加热炉尾部排烟管新增一条烟管，设置一台HPXNY-W型（气液式）径向热管余热回收器，并安装于新增烟管处，原烟管与新增烟管处安装电动三通调节风阀，便于调整进余热回收器烟气流量。

新增水循环系统，将新增水箱里面的水进行循环加热，降低轧钢加热炉的排烟温度，提高循环水温度，用于补给工艺用水、冬季采暖淋浴等使用，从而实现节能减排的目的。
