    发布时间: 2016-11-29 09:58

利用吸收式热泵技术回收循环水废热,在冬季用以加热供暖水,在夏季用以加热锅炉给水,从而节省有价蒸汽和能源,降低生产成本等目的。

工业节能减排整体方案及成套装置


电站循环冷却水余热回收系统工程总承包

1、概述

大量的热量被排放至大气之中,对环境造成巨大的损害。大量热量的浪费,也降低了企业的利润。 因此,应用新型节能技术、提高能源利用效率是响应国家节能环保政策的必要措施

利用吸收式热泵技术回收循环水废热,在冬季用以加热供暖水,在夏季用以加热锅炉给水,从而节省有价蒸汽、降低循水补水,实现节能减排、降低生产成本等目的。


2、主要技术

2.1吸收式溴化锂热泵机组

2.1.1吸收式溴化锂热泵内部原理图


15 吸收式热泵内部原理图

2.1.2 吸收式溴化锂热泵特点

a.  适用范围广。

在国民生产的各个领域,如热电、钢铁、化工、石油等均存在着大量的低温循环水,且各行业均存在着工业用热或民用建筑采暖等热需求,所以吸收式热泵机组应用范围相当广泛。

b.  高效节能。

吸收式热泵系统之所以节能,很重要的一点就是它所提供的热量中有很大部分是从低温侧无偿获得,如果热泵的制热系数为1.8 ,相当于 只消耗了1kW高温(蒸汽)热能,既有0.8 KW的能量从低温侧无偿获得,吸收式热泵的效率为 180 %,远高于传统的换热器 。

c.  环境效益显著。

吸收式热泵 基本不耗电能,热泵机组使用溴化锂-水溶液,运行时没有任何污染,也没有废弃物,不需要堆放燃料废物的场地。

d.  一机多用,应用范围广。

吸收式热泵系统可加热工艺用水、供暖 、还可供生活热水,一机多用,

e.  自动运行。

吸收式热泵机组 运转 部件 较少,机组运行简单可靠,维护费用低;自动控制程度高,使用寿命 20年以上。



2.2循环冷却水及烟气余热回收系统

Ø  将厂区凝结水送至吸收式溴化锂热泵机组,在机组内被加热至设计温度。

Ø  热泵机组加热后的热水由余热循环泵送至锅炉烟气余热回收器,在锅炉烟气余热回收器内与高温烟气进行热交换,将水温加热至设计温度后进入厂区原除氧器。

Ø  2.3.1循环冷却水配合烟气余热回收原理图



17  循环水及烟气余热回收系统原理图

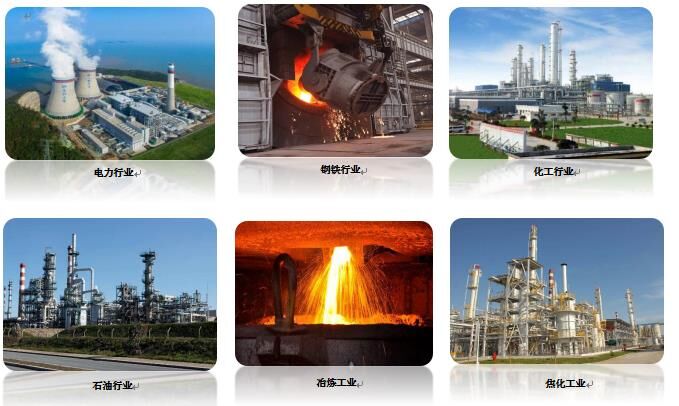

3、适用范围
